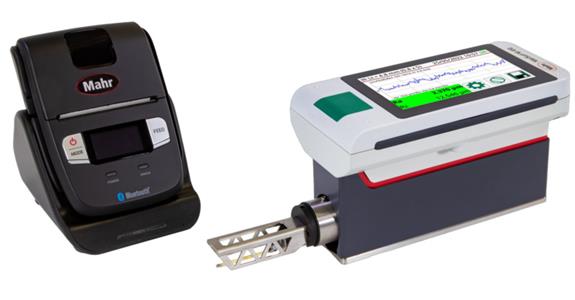

Rauheitsmessgerät MarSurf M410 mit Drucker

Beschreibung

Anwendung
Oberflächenmessgerät mit Freiabtastung und automatischer Nullpositionierung für präzise und normgerechte Rauheits- und Welligkeitsmessung.


Ausführung

• Induktives Freitastsystem


• Messungen von Rauheit als auch Welligkeit – kein extra Messplatz erforderlich, Bestimmung von R-, W- und P-Kenngrößen


• Messbereich: 500 μm (±250 μm) bei Tastarmlänge 45 mm bis 1500 μm (±750 μm) bei Tastarmlänge 135 mm


• Filter gemäß ISO/JIS: Gaußfilter gemäß DIN EN ISO 16610– 21, robuster Gaußfilter gemäß DIN EN ISO 16610– 31, Sonderfilter gemäß DIN EN ISO 13565– 1, ls-Filter gemäß DIN EN ISO 3274 (ausschaltbar)


• Cutoff Ic gemäß ISO/JIS 0,08 mm, 0,25 mm, 0,8 mm, 2,5 mm, automatische Filtererkennung, variabel, verkürzter Cutoff gemäß ISO/JIS wählbar


• Anzeige und Druck der MRK- und ADK-Kurve


• Kenngrößen: Ra, Rq, Rz, Rz (JIS), Rz (Ry (JIS) entspr. Rz), Rmax, Rp, Rp (ASME), Rpm (ASME), Rv, R3z, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, RPc, Rmr (tp (JIS, ASME) entspr. Rmr), RSm, RS, Rdq, RSk, Rku, Rdc, RHtp, Pdc, Pa, Pt, PMr, Wa, Wq, WSm, WSk, Wt, CR, CF, CL, R, Ar, Rx, W, AW (MOTIF), Wx (MOTIF), Wte (MOTIF), NW (MOTIF), NR (MOTIF), NCRX (MOTIF), CPM (MOTIF)

Vorteil

• Magnetische Tasteraufnahme: Schneller Tastarmwechsel ohne Werkzeug


• PDF-Protokoll-Erstellung direkt im Gerät ohne zusätzliche Software


• Tastarmverwaltung zum Anlegen, Wechseln und Löschen von über 50 Tastarmen. Die
  Kalibrierdaten eines eingemessenen Tastarms bleiben erhalten


• Assistenzgeführte Neigungsverstellung

Lieferung
Bedieneinheit
Vorschubgerät MD 26
Bluetooth® Drucker (nur 1033933 202)
Standardtastarm BFW A 10– 45– 2/90°, normgerecht
Dockingstation für Bedieneinheit
Tasterschutz
Eingebauter Akku
Ladegerät
Netzadapter
Höheneinstellung (integriert)
USB-Kabel
Verlängerungskabel zum Vorschubgerät (Länge 1,2 m)
Betriebsanleitung
