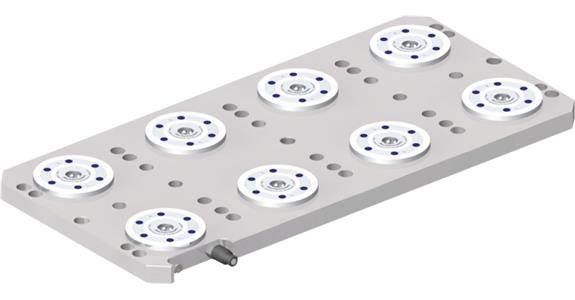

ATORN 8-fach Spannstation K 10.2

ATORN 8-fach Spannstation K 10.2onerror="this.src='/images/bildfolgtGross.jpg';" />
Bild 1 Bild 2

ATORN

Artikelnr: 27831 204

Online-Preis:
Auf die Merkliste setzen
In den Warenkorb
Beschreibung

Ausführung

  • Entriegelung hydraulisch

  • Wiederholgenauigkeit < 0,005 mm

  • Stahl, ungehärtet

  • Die Spannsysteme sind schon mit Befestigungsbohrungen (für die gängigen Tischnutengrößen 63, 100 und 125 mm) und Positionierhilfen versehen. Die Spannstationen sind zur sofortigen Inbetriebnahme vorbereitet. Anschlüsse sind bereits verschraubt

  • Die Spannstation mit Ausblasung hat 2 Anschlüsse: 1 x hydraulisch öffnen, 1 x pneum. Ausblasung

  • die Spannstationen sind für die Tischnutengrößen 63, 100 und 125 mm geeignet


Vorteil
Geringe Gesamthöhe von nur 36 mm


Lieferung
1 Stück Spannstation K10.2


Hinweis
Einbauskizzen, weitere Größen sowie speziell auf Ihre Maschine abgestimmte Spannstationen auf Anfrage lieferbar.



Technische Daten

Marke: ATORN | ATORN
Typ: K10.2 8-fach Spannstation | K10.2 8-fach Spannstation
Modell: ohne Indexierung | ohne Indexierung
Für Spannstation: K10.2 / 2-fach | K10.2 / 2-fach | K10.2 / 4-fach | K10.2 / 4-fach | K10.2 / 6-fach | K10.2 / 6-fach
Breite: 366 mm | 366 mm
Breite 2: 200 mm | 200 mm
Höhe: 36 mm | 36 mm
Höhe 2: 8 mm | 8 mm
Länge: 766 mm | 766 mm
Länge 2: 200 mm | 200 mm
Aufnahmebohrungsdurchmesser: 13,5 mm | 13,5 mm
Einzugs-/Verschlusskraft: 8 x 10 kN | 8 x 10 kN
Haltekraft: 25 kN | 25 kN
Gewicht: 63 kg | 63 kg

Weitere Details

ATORN-Nr.: 21710215

EAN-Nr.: 4050293319477
