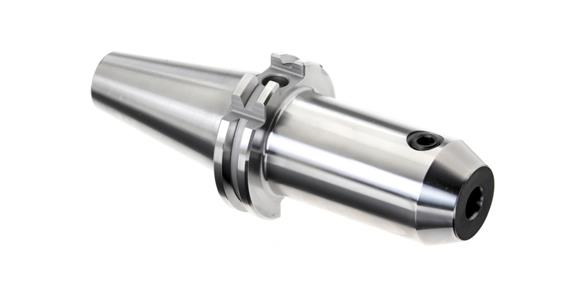

Neu: LIZZARD Weldonaufnahme ADB SK50 Ø20X035mm G2,5/25000 U/min

LIZZARD Weldonaufnahme ADB SK50 Ø20X035mm G2,5/25000 U/minonerror="this.src='/images/bildfolgtGross.jpg';" />
Bild 1 Bild 2 Bild 3

LIZZARD

Artikelnr: 21223 066

Online-Preis:
Auf die Merkliste setzen
In den Warenkorb
Beschreibung

Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft und Spannfläche nach DIN 1835 B.


Ausführung

  • Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 950 N/mm²

  • Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8mm ± 0,2 mm

  • Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080

  • Rundlauf der Werkzeugaufnahme, Kegelfläche innen zum Spanndurchmesser ≤0,005mm

  • Funktionsflächen präzisionsgeschliffen, alle anderen Flächen brüniert

  • Mit Balluff-Chip-Bohrung


Lieferung
Inkl. Spannschraube


Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.



Technische Daten

Marke: LIZZARD | LIZZARD
Werkzeugaufnahme: SK 50 | SK 50
Spanndurchmesser: 20 mm | 20 mm
Auskraglänge: 35 mm | 35 mm
Außendurchmesser: 52 mm | 52 mm
Freilänge bis zum Bund: 16 mm | 16 mm
Länge: 35 mm | 35 mm
Länge 2: 25 mm | 25 mm
Kühlmittelzufuhr: Intern axial | Intern axial
Wuchtgüte: G 2,5 bei 25000 1/min | G 2,5 bei 25000 1/min
Form: AD/B | AD/B
DIN: 69871-1 | 69871-1
Norm Schaftausführung: DIN 69871-1 AD/B | DIN 69871-1 AD/B
Rundlauftoleranz: 0,005 mm | 0,005 mm

Weitere Details

EAN-Nr.: 4024496208449
