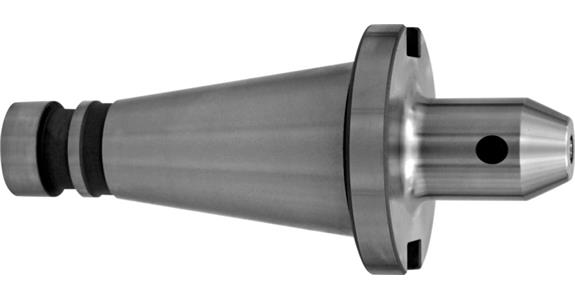

ATORN Flächenspannfutter (Weldon) SK50 Durchmesser 14 mm A 63 mm

Beschreibung

Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft und Spannfläche nach DIN 1835 B.


Ausführung

• Legierter Einsatzstahl, Zugfestigkeit im Kern min. 950 N/mm²


• Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm


• Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080


• Max. Rundlaufgenauigkeit < 0,005 mm


• Mit Ringnut und Kunststoff-Kantenschutzring am Anzugsbolzen


• Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert


• Mit Balluff-Chip-Bohrung

Vorteil
Präzisionskreuzschliff an der Anlagefläche für höchte Genauigkeit


Lieferung
1 Stück Flächenspannfutter (Weldon) SK40 oder SK50 (DIN2080)


Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.
