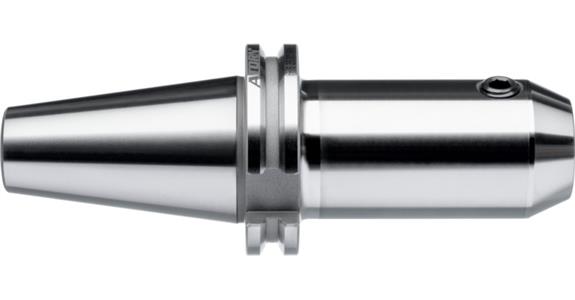

ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 8 mm A=200 mm KKB

ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 8 mm A=200 mm KKBonerror="this.src='/images/bildfolgtGross.jpg';" />
Bild 1 Bild 2 Bild 3 Bild 4

ATORN

Artikelnr: 21632 315

Online-Preis:
Auf die Merkliste setzen
In den Warenkorb
Beschreibung

Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft und Spannfläche nach DIN 1835 B.


Ausführung

  • Legierter Einsatzstahl, Zugfestigkeit im Kern mind. 950 N/mm²

  • Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm

  • Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080

  • Max. Rundlaufgenauigkeit < 0,005 mm

  • Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert

  • Mit Balluff-Chip-Bohrung


Lieferung
1 Stück Flächenspannfutter (Weldon) SK40 oder SK50 (ISO 7388-1) mit Kühlkanalbohrungen


Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.



Technische Daten

Marke: ATORN | ATORN
Werkzeugaufnahme: SK 40 | SK 40
Spanndurchmesser: 8 mm | 8 mm
Auskraglänge: 200 mm | 200 mm
Außendurchmesser: 28 mm | 28 mm
Freilänge bis zum Bund: 181 mm | 181 mm
Wuchtgüte: G 2,5 bei 25000 1/min | G 2,5 bei 25000 1/min
Form: AD/AF | AD/AF
Gewindeabmessung: M8 | M8
DIN: 69871-1 | 69871-1

Weitere Details

ATORN-Nr.: 22660296

EAN-Nr.: 4050293707113
