Beschreibung
Anwendung
Zum Bohren von Durchgangs- und Kernlöcher für metrische Feingewinde bis zu einer Materialdicke von 4 mm in Stahl, Edelstahl, NE-Metallen und Guss.
Ausführung

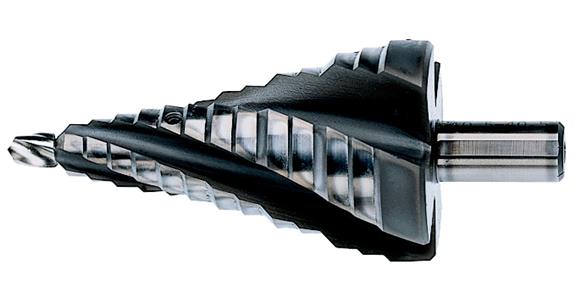

Stufenbohrer HSS unbeschichtet und profilgeschliffen mit spiralisierter Schneide für höchste Anforderungen an die Maßhaltigkeit und Prozesssicherheit
Vorteil
- Hohe Variabilität: ein breites Spektrum an Bohrungen kann mit nur einem Werkzeug abgedeckt werden
- Schaft mit 3 Flächen sorgt für eine gute Drehmomentübertragung im Futter
- Anwenderfreundlicher Werkzeugwechsel: Ersatzbohrer kann im Verschleißfall leicht getauscht werden
Technische Daten
Marke: ATORN | ATORN
Zu bearbeitender Werkstoff: Universeller Einsatz | Universeller Einsatz
Schneidstoff: HSS | HSS
Oberfläche: Plasmanitriert | Plasmanitriert
Schaftdurchmesser: 12 mm | 12 mm
Werkzeugaufnahme: Zylinderschaft mit 3 Spannflächen | Zylinderschaft mit 3 Spannflächen
Typ: E 3 S | E 3 S
Stufendurchmesser: 10,5/12,5 mm (M12 x 1,5) | 10,5/12,5 mm (M12 x 1,5) | 14,5/16,5 mm (M16 x 1,5) | 14,5/16,5 mm (M16 x 1,5) | 18,5/20,5 mm (M20 x 1,5) | 18,5/20,5 mm (M20 x 1,5) | 23,5/25,5 mm (M25 x 1,5) | 23,5/25,5 mm (M25 x 1,5) | 30,5/32,5 mm (M32 x 1,5) | 30,5/32,5 mm (M32 x 1,5) | 38,5/40,5 mm (M40 x 1,5) | 38,5/40,5 mm (M40 x 1,5)
Stufenlänge: 4 mm | 4 mm
Länge: 110 mm | 110 mm
